Подключение электроприборов, инструментов и оборудования осуществляется посредством штекерных соединений. Состоит из 2-х изделий: розетки и вилки, которые после подключения подают силовой ток потребителям. Если производитель непосредственно выпускает токопотребляющее устройство с вилкой, то не только розетка должна быть правильно выбрана, но и монтаж должен обеспечивать надежный контакт с вилкой. В настоящее время производится большое разнообразие розеток, поэтому вам необходимо будет решить проблемы с выбором, прежде чем приступить к установке.
Различные розетки
Строение
Данное изделие состоит из 3 основных частей:
- рамка;
- в соответствии с;
- Контактное лицо.
Основная часть розетки выполняет защитную, а также декоративную роль. Изготавливается из высокопрочного армированного пластика или карболита.
Основание розетки еще называют блоком. Он фиксирует корпус и контакты. Материалы, из которых они изготовлены, — карболит, керамика или прочный пластик. Основание для встраиваемых розеток (так называемых подрозетников), устанавливаемых в специальное стекло, имеет на основании крепления, предотвращающие его поворот и надежно удерживающие его на месте.
Контакты являются основными рабочими частями розетки, так как через них энергия передается на соответствующие контакты подключаемого изделия. С одной стороны, они соединяются с электрическими проводниками с помощью специальных зажимов. Электрический ток, с другой стороны, взаимодействует с вилкой изделия. Большую роль играют технические свойства контактного материала. Мощность, которую они могут выдержать, зависит от материала, из которого они изготовлены. Старые розетки могут работать в диапазоне мощности от 1386 до 2200 Вт, а современные розетки — от 3520 до 5500 Вт. Это классификация, основанная на текущем рейтинге, на который они рассчитаны.
У старых розеток это значение не будет превышать 10 А, а у новых розеток они могут рассчитывать на 16 или даже 25 А. Из-за этого при подключении мощных электроприборов в старом доме необходимо заменить старые розетки на новые.
Сумма мощностей электроприборов, подключенных к розетке, не должна превышать их расчетное значение.
Кроме того, в старой розетке было 2 провода подключения – фазовый и нейтральный, а в новой розетке 3 провода – с добавлением заземляющего провода. Приборы, оснащенные заземленными розетками, нельзя использовать со старыми приборами. Выходные контакты имеют разные расстояния между собой, поэтому не всегда к ним можно подключить современные устройства или устройства.
Розетка для поверхностного монтажа с защитным экраном и индикацией
Классификация
Производители из разных стран выпускают широкий ассортимент розеток, различающихся по многим аспектам, в том числе и по дизайну, что позволяет им подойти к любому интерьеру и вкусу. Продукция классифицируется по следующим критериям:
- Тип проводки (внешняя, встроенная);
- Исполнение (с заземлением или без него, с винтовым зажимом, без винтового зажима, с защитной шторкой, с таймером, со съемником, в сочетании с выключателем);
- Количество мест (одно, два, три, четыре, пять);
- Место установки (на открытом воздухе, в помещении, в том числе в местах с повышенной влажностью и повышенным запылением);
- Уровень защиты (от IP20 до IP65).
Встроенная 4-позиционная розетка с заземлением
Розетки, установленные в разных странах мира, выглядят по-разному. Этот параметр называется типом, рядом с ним появляются буквы A, B, C, D, E, F, G, H, I, J, K, L, M, N, O.
Внешний вид розеток в разных странах
Помимо розеток питания, имеются розетки FM, TV, HiFi и телекоммуникационные розетки. Все розетки нужно устанавливать правильно, от этого зависит качество их работы.
Выдвижной блок розеток для кухни
Инструмент
Как сделать розетку в бетонной или гипсокартонной стене самостоятельно? Работа начинается с подготовки необходимых инструментов, контрольной аппаратуры и определения места установки. Для установки розеток и выключателей на стену вам потребуются следующие предметы:
- съемник изоляции;
- круглогубцы;
- Отвертки шлицевая, крестовая и крестовая;
- Уровень электрика.
Этот минимальный набор показан ниже. Если есть пазы для монтажа выпускной коробки, этих инструментов будет достаточно. Если вам необходимо выполнить эту работу, вам также понадобятся молоток, сверло необходимого диаметра, штукатурный раствор, шпатель и маркер или карандаш.
Минимальный набор инструментов для установки розеток
Место установки розетки необходимо определить заранее.
Требования к монтажу
Требования к установке розеток и выключателей в ПУЭ и других нормативно-технических документах следующие:
Читайте также статью: как влюбить в себя мужчину-коллегу
- За исключением помещений в квартирах или домах, таких как кухни и коридоры, на 6 квадратных метров должна быть установлена одна розетка. В первом случае ее установка осуществляется в соответствии с используемым электрооборудованием, во втором случае – установка одной розетки на каждые 10 квадратных метров ;
- Высота розетки должна находиться в пределах 30 ÷ 80 мм от пола. Исключением являются розетки надбазового типа. В помещениях, где проживают дети, изделия допускается устанавливать выше установленной высоты, но они должны быть легкодоступными;
- Запрещается устанавливать рядом с трубами заземленные розетки и скрытые выключатели;
- В помещениях с повышенной влажностью и высоким уровнем запыленности следует устанавливать розетки со степенью защиты не ниже IP44;
- При установке необходимо предусмотреть до 10 см проводов, которые при монтаже скрываются в стекле;
- Розетки скрытой проводки необходимо устанавливать в специальные стаканчики (розетки) из пластика или металла. При использовании двух- или многорозеточных коробок их можно размещать на стене горизонтально или вертикально;
- Розетка подключается к отдельному шнуру питания или устанавливается в петлю.
Перед установкой или заменой розетки или выключателя в стене необходимо отключить электропитание объекта и убедиться в отсутствии напряжения. Это можно сделать с помощью индикаторной отвертки.
Розетки наружной установки
Внутренние двойные накладные розетки
Используйте этот способ установки, если проводка внутри объекта открыта. Процедура следующая:
- Карандашом наметьте расположение розетки и прислоните ее к стене;
- Выверните соединительные винты и снимите верхнюю крышку розетки;
- В зависимости от размера основания розетки сделайте подкладку гипсом или паронитом;
- Прикрепите основание розетки к опорной плите и закрепите его на стене, проверив при помощи уровня его параллельность полу;
- Подсоедините фазовый провод, нейтральный провод и провод заземления;
- Установите крышку выпускного отверстия и затяните ее.
Также устанавливаются двухконтактные или многоконтактные накладные розетки, разница лишь в соединении проводов – они соединяются кабелем, то есть контакты первой розетки соединяются со шнуром питания второй розетки.
Скрытые розетки в бетонную стену
У таких устройств цоколь устанавливается в специальную розеточную коробку, которую предварительно монтируют в стену. Это называется розетка.
Установить двойную розетку на бетонную стену
Алгоритм действий следующий:
Видео: Ремонт своими руками. Как не надо устанавливать розетку
- Отметьте место установки изделия;
- Просверлите отверстие для выходной коробки. Можно использовать сверло и специальную насадку, диаметр которой должен быть равен внешнему диаметру стекла. Если такого инструмента нет, можно воспользоваться молотком с долотом или сверлом. Края должны затем совпасть так, чтобы верхняя розетка плотно прилегала к стене;
- Вставьте жилу шнура питания в отверстие в нижней части коробки;
- Установите розеточную коробку в отверстие и тщательно закрепите. Сделать это можно с помощью строительной штукатурки, специального гипсового клея или штукатурки;
- Дождитесь затвердевания соединительного материала (время затвердевания зависит от крепежного материала);
- Выровняйте поверхность стены и удалите остатки шпателем;
- Снимите провода и зачистите изоляцию до 2 см;
- Снимите декоративную крышку с розетки и разберите розетку;
- Подсоедините провода к контактам модуля, соблюдая следующие условия – контакты должны находиться внизу, а провода вверху. Закрепите их надежно;
- Спрячьте лишние провода внизу распределительной коробки;
- Закрепить основание в подрозетнике способом, указанным в конструкции подрозетника (с помощью шурупов, направляющих);
- Накройте декоративным кожухом и надежно закрепите.
Скрытые розетки в гипсокартонную стену

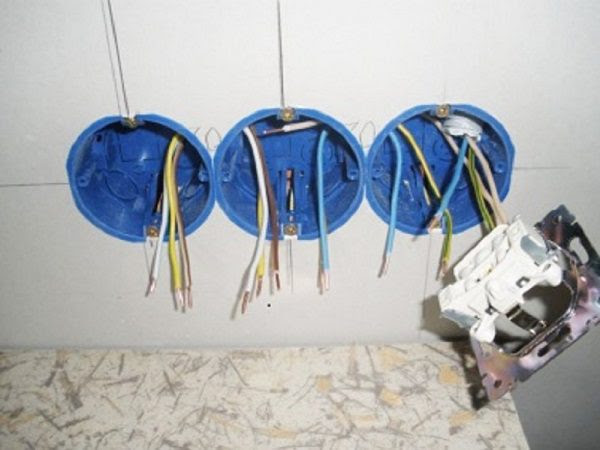

Установка розеток на стены из гипсокартона
Сегодня стены выравниваются и изготавливаются из популярных материалов, таких как гипсокартон. Установка розеток и выключателей с использованием этого материала имеет свои особенности. Перед монтажом гипсокартона в каркас проведите электропроводку по всему объекту по заранее изготовленным электрическим схемам. Для этого вам необходимо с помощью дрели и сверл проделать отверстия в стойке, а затем вставить и уложить провода в гофрированную трубу. Последовательность установки розетки или выключателя такая же, как и при установке ее на бетонную стену, с той лишь разницей, что отверстия в этом материале делаются специальной фрезой, насаженной на дрель.
Насадка-нож для сверления отверстий в гипсокартоне
Вставьте розеточную коробку для гипсокартона в проделанное отверстие. Способ крепления у них разный. Он имеет 4 винта, 2 из которых используются для фиксации запорного механизма, а другие 2 — для крепления металлической пластины. Чтобы провести провода в розетку, вам нужно вырезать отверстие в ее днище. Здесь вам понадобится монтажный нож. После установки розетки необходимо затянуть винты.
Между стеной и гипсокартоном может не хватить расстояния для установки розетки. В этом случае придется проделать дыру в стене.
Далее снимаем розетку и подключаем провода к клеммам. После этого основание с контактами вставляется в розеточную коробку и закрепляется в порядке, указанном в паспорте изделия. Установите рамку розетки, накройте декоративной крышкой и закрепите.
После установки розеток и выключателей подайте питание на объект и проверьте работоспособность.
Установка. Видео
Видео ниже покажет вам, как правильно установить розетку.
Поэтому при наличии необходимых знаний установить розетку можно самостоятельно, в противном случае рекомендуется обратиться за помощью к специалистам.
